次の表に、組み込みのトポロジ タイプを示します。
トポロジ タイプ |
Description |
例 |
---|---|---|
レイヤ 2 トポロジは、デバイス間の物理接続を反映しています。 レイヤー 2 トポロジーを構築するとき、システムは NDP および MAC テーブルのデータを読み取ることによって、デバイスがどのように接続されているかを学習します。 マップ上のデバイス間の L2 トポロジを視覚化するために、物理インターフェイスと接続がデバイス構成ファイルから解析されます。 たとえば、e0/0、f0/0、vlan10 などです。 注意: スイッチのインターフェイスが複数のエンド システムに接続されている場合、バス メディアを使用してインターフェイスをマップ上のエンド システムに接続します。 |
||

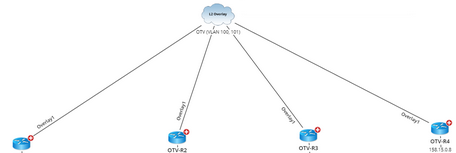

L2 オーバーレイ トポロジは、L2 オーバーレイ ネットワーク内のデバイス間の論理/仮想接続を反映します。 L2 オーバーレイ トポロジ(OTV を例にとる)を構築する場合、システムは、GDR プロパティ「hasOTVConfig」を介して計算に参加するデバイスを決定し、OTV.extendVLAN プロパティを介して同じ拡張 VLAN を持つ OTV インターフェイスを見つけ、それらを同じL2 オーバーレイ メディア。 |
||

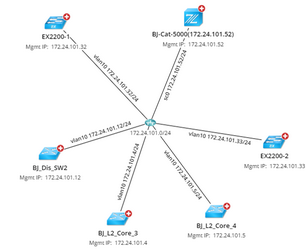

IPv4 レイヤー 3 トポロジは、IPv4 アドレスで構成されたデバイス間の接続を反映します。 IPv4 レイヤ 3 トポロジを構築する場合、システムは、インターフェイスの IPv4 アドレスが同じサブネット内に構成されているかどうかを識別することによって、デバイスが他のデバイスと IPv4 トポロジ関係を持っているかどうかを判断します。 マップ上のデバイス間の IPv4 L3 トポロジを視覚化するために、IPv4 インターフェイスはインターフェイスに IPv4 アドレスが設定されている場合は、この形式になります。 たとえば、vlan 4 10/172.24.101.32 です。 |
||
IPv6 レイヤー 3 トポロジは、IPv6 アドレスで構成されたデバイス間の接続を反映します。 IPv6 レイヤ 3 トポロジを構築する場合、システムは、インターフェイスの IPv6 アドレスが同じサブネット内に構成されているかどうかを識別することによって、デバイスが他のデバイスと IPv6 トポロジ関係を持っているかどうかを判断します。 マップ上のデバイス間の IPv6 L3 トポロジを視覚化するために、IPv6 インターフェイスはインターフェイスに IPv6 アドレスが設定されている場合は、この形式になります。 たとえば、atm6/4 0:2002:9:9::34/4 です。 注意:最新のリリースでは、IPv6 レイヤ 3 トポロジは Cisco デバイス(Cisco ルータ、Cisco IOS スイッチ、Cisco IOS XR、Cisco Nexus スイッチ、Cisco ASA ファイアウォール、Cisco PIX ファイアウォール)のみをサポートします。 |
||
L3 VPN トンネル |
L3 VPN トンネル トポロジは、トンネル (GRE/IPsec VPN) テクノロジで構成されたデバイス間の接続を反映します。 L3 VPN トンネル トポロジを構築する場合、システムはトンネル ピアを識別することによって、デバイスが他のデバイスと L3 VPN トンネル トポロジ関係を持っているかどうかを判断します。 マップ上のデバイス間の L3 VPN トンネル トポロジを視覚化するために、VPN インターフェースは、VPN および GRE トンネルに対してそれぞれ次の形式で作成されます。 ▪IPsec VPN トンネル: 外部ピア IP . たとえば、外部ピア IP 4 です。 ▪GRE トンネル: トンネル名。 たとえば、Tunnel0 です。 |
|

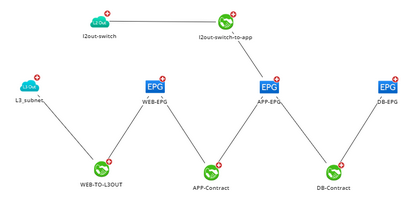

ロジック トポロジは、CISCO ACI および VMware vCenter テクノロジーで構成されたネットワーク データ間の接続を反映します。 詳細はこちら: 視覚空間を使用して SDN アーキテクチャを視覚化する のガイドをご参照ください。 |
