Après avoir calculé un chemin, vous pouvez afficher l'état et le résultat du chemin :

▪Afficher le résultat du chemin dans le volet Résultat du chemin

▪Afficher les détails du résultat du chemin dans le volet de présentation du chemin

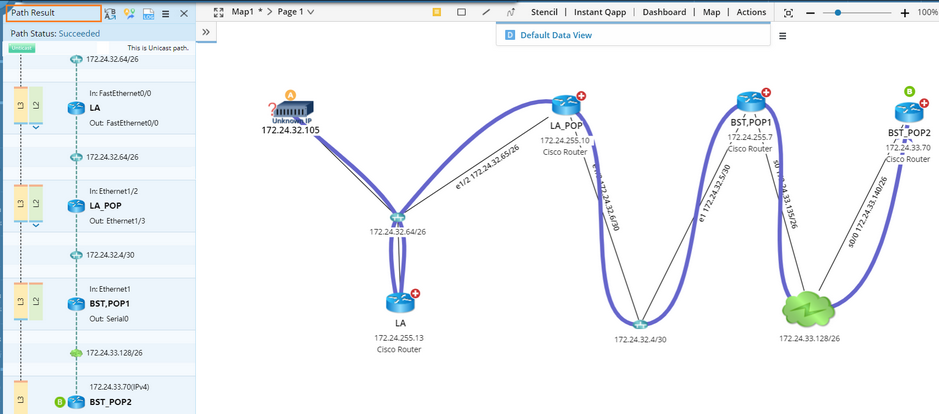

Affichage du résultat du chemin dans le volet Résultat du chemin

La série Résultat du chemin affiche l'état et les informations de trafic d'un chemin saut par saut.

État du chemin

Il existe trois types d'état de résultat de chemin :

▪Réussi: tous chemins complets sont calculés avec succès.

▪Échoué: tous les chemins complets sont calculés sans succès.

Informations routières

Les informations sur le trafic dans le Résultat du chemin volet comprend :

▪Le diagramme de flux de trafic d'un chemin de la source à la destination.

▪Types de chemin (y compris chemin L2, chemin L3 et chemin de superposition). Un chemin peut contenir plusieurs types de chemins à un saut. Pour afficher le résultat d'un type de chemin, cliquez dessus pour afficher le chemin correspondant sur la carte.

▪Interfaces de trafic entrant et sortant à chaque saut.

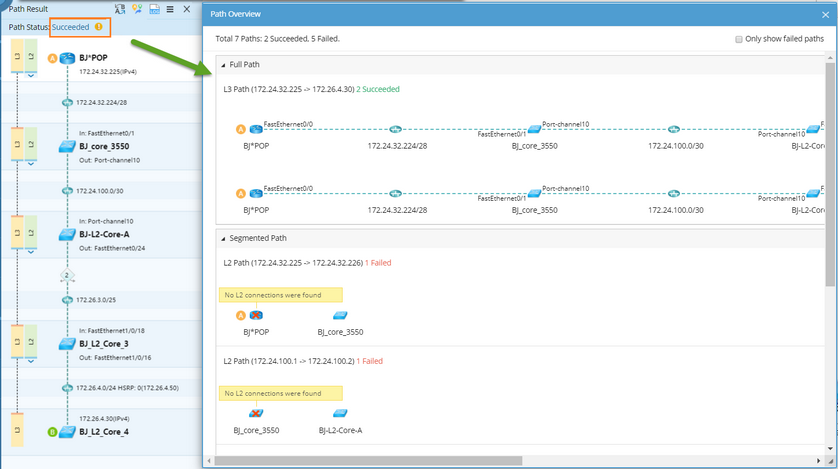

Affichage des détails du résultat du chemin dans le volet Présentation du chemin

La série Aperçu du chemin affiche les détails des résultats de chemin en fonction des catégories suivantes :

▪Chemin complet: Un chemin complet signifie un chemin complet de la source à la destination.

▪Chemin segmenté: Un chemin segmenté désigne le chemin entre l'interface sortante d'un périphérique et l'interface entrante du périphérique du saut suivant (L2 ou L3).
