Table des matières
Le nœud Table est utilisé pour sélectionner et stocker les données que vous allez analyser plus en détail dans le Sortie nœud. Il s'agit d'un exemple de workflow avec deux types de tables pour une utilisation différente :
▪Tableau des données de l'appareil (DDT) est exporté à partir de variables analysées dans un Appareil or Command nœud. Il ne stocke que les données des appareils dans la boucle actuelle et ne peut être référencé qu'à l'intérieur du nœud Canvas. Le type de table suivant est également une table de données d'appareil :

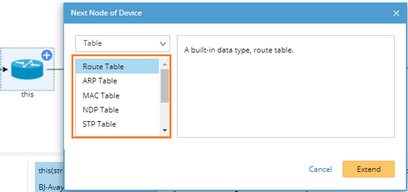

oTableau des données système - types de données intégrés (y compris la table de routage, la table ARP, la table MAC, la table NDP, la table STP, la table NCT), et ne peut être étendu qu'à partir d'un Command nœud. Voir Configuration de la table de données système pour plus de référence.

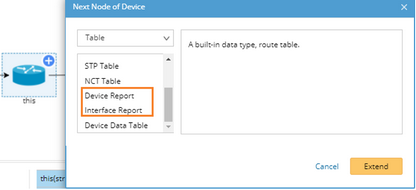

oRapport sur l'appareil/l'interface - utilisé pour stocker les attributs de périphérique ou d'interface, et ne peut être étendu qu'à partir d'un Appareil nœud.
▪Tableau de données globales (GDT) est converti à partir d'une table de données d'appareil par le Convertir l'opérateur. Il stocke les données de tous les appareils dans la file d'attente des appareils. Les variables d'un GDT peuvent être référencées par tous les nœuds Canvas d'un Qapp.
Configuration de la table des données de l'appareil
1.Étendre un nœud Device Data Table après un Command nœud. Pour savoir comment étendre les nœuds, voir Extension d'un nœud pour référence.
2.Cliquez
icône entre le nœud Commande et le nœud Table pour spécifier quelles variables seront incluses dans la table.
Pour les variables au niveau de l'interface (variables multi-instances) telles que l'interface MTU, le duplex et les erreurs d'entrée/sortie, cliquez sur Tableau>> pour les ajouter au tableau. Pour les variables au niveau de l'appareil (variables à instance unique) telles que l'utilisation du processeur, la version et la taille de la mémoire, cliquez sur Attribut>> pour les ajouter à la table attributaire.
3.Cliquez lampe de table nœud pour configurer plus d'attributs de table si nécessaire.
▪Entrez le nom et la description de la table.
▪Dans la zone du tableau, cliquez sur Nouvelle colonne pour créer une nouvelle colonne. Il existe les deux types de colonnes suivants :
La variable statique est utilisée pour créer une variable manuellement. La variable peut être appelée dans n'importe quel sous-nœud du nœud Canvas. 1)Renommez le nom de la colonne, qui est également l'en-tête du tableau. 2)Spécifiez le type de colonne (chaîne par défaut). 3)Entrez la valeur initiale de la colonne et cliquez sur OK. Vous pouvez répéter les étapes pour ajouter d'autres colonnes au tableau. |
Variable par formule est utilisé pour générer une nouvelle variable basée sur des variables existantes dans une table de données d'appareil via une formule de calcul. La formule de calcul prend en charge la syntaxe des expressions Python, telles que les opérateurs (+, -, * et /) et les parenthèses. Les variables générées par formule peuvent être appelées dans n'importe quel sous-nœud du nœud Canvas. Configurez sa propriété comme suit : 1)Renommez le nom de la colonne, qui est également l'en-tête du tableau. 2)Spécifiez le type de colonne (chaîne par défaut). 3)Entrez la valeur initiale de la colonne. 4)Entrez le script de formule, tel que $cell = $column1 + $column2. $cellule est une variable intégrée dédiée à la Variable par formule fonction, qui représente la valeur de la cellule de la colonne variable générée. 5)Cliquez sur OK. |
Conseil: Le volet de la table attributaire sur la droite affiche les attributs système intégrés tant que vous récupérez les données en direct via CLI dans le Command nœud. Lorsque vous convertissez la table en table de données globales à l'aide de la Convertir l'opérateur, l'attribut de table $_appareil sera ajoutée en tant que nouvelle colonne dans le tableau de données globales.
Configuration de la table de données système
Remarque : Les instructions suivantes prennent une table de routage par exemple. Vous pouvez également suivre les étapes pour configurer d'autres types de tables système.
1.Étendre un Table de routage nœud d'un Appareil nœud. Pour savoir comment étendre les nœuds, voir Extension d'un nœud pour référence.
2.Cliquez Table de routage node pour configurer plus d'attributs en fonction de vos besoins.
1)Modifiez le nom du nœud si nécessaire.
2)Entrez une description du nœud dans le champ Description champ.
3)Sélectionnez une branche à appliquer si plusieurs branches sont créées dans le Appareil nœud.
4)Cliquez sur Récupérer, sélectionnez un appareil pour récupérer les tables de routage avec des données en direct.
5)Pour les autres paramètres, voir Paramètres de table pour référence.
