Création de nuages MPLS
Table des matières
Généralement, les réseaux dispersés géographiquement sont connectés via le réseau VPN MPLS d'un fournisseur de services Internet (ISP). Le système introduit un concept appelé MPLS Cloud pour simuler les fonctions MPLS en suivant les règles de transmission des paquets étiquetés. Dans le système, un MPLS Cloud est considéré comme un appareil et utilise une table de routage virtuelle pour calculer les chemins AB à travers le MPLS.
Voici un exemple de réseau VPN MPLS. Il comprend les types d'éléments suivants :
▪Bord client (CE) — routeurs dans les locaux du client qui sont connectés à la périphérie fournisseur d'un réseau IP/MPLS de fournisseur de services. CE s'apparie avec la périphérie du fournisseur (PE) et échange des routes avec le VRF correspondant à l'intérieur de la périphérie du fournisseur (PE).
▪Fournisseur Edge (PE) — les routeurs du réseau du fournisseur qui sont connectés aux routeurs Customer Edge (CE) situés sur les sites des clients. Les routeurs PE prennent en charge la fonctionnalité d'étiquette VPN et MPLS. Au sein d'un seul VPN, des paires de routeurs PE sont connectées via un tunnel virtuel, généralement un chemin à commutation d'étiquettes (LSP).
▪Fournisseur (P) — les routeurs du fournisseur au cœur du réseau du fournisseur ne sont connectés à aucun routeur sur le site d'un client mais font partie du tunnel entre les paires de routeurs PE. Les routeurs de fournisseur prennent en charge la fonctionnalité LSP dans le cadre de la prise en charge du tunnel, mais ne prennent pas en charge la fonctionnalité VPN.
Notez : : seuls l'administrateur du domaine, les utilisateurs avec pouvoir ou les utilisateurs disposant du privilège de gestion des appareils peuvent ajouter, modifier et supprimer un MPLS Cloud.
Ajout d'un nuage MPLS
1.Connectez-vous à la page de gestion de domaine.
2.Dans la page Gestion de domaine, cliquez sur Affiner sur la page de démarrage ou sélectionnez Opérations > Réglage fin depuis la barre d'outils d'accès rapide.
3.Sur le Affiner onglet, sélectionnez Gestionnaire de cloud dans le volet de gauche et cliquez sur Ajouter dans le volet de droite.
4.Dans le Définition du nuage de dialogue, suivez les étapes ci-dessous pour définir un MPLS Cloud.
1)Saisissez un nom pour le cloud.
2)Conserver le type de cloud par défaut VPN MPLS L3.
3)Saisissez une description du cloud MPLS.
4)Ajoignez les périphériques MPLS edge au MPLS Cloud de l'une des manières suivantes :

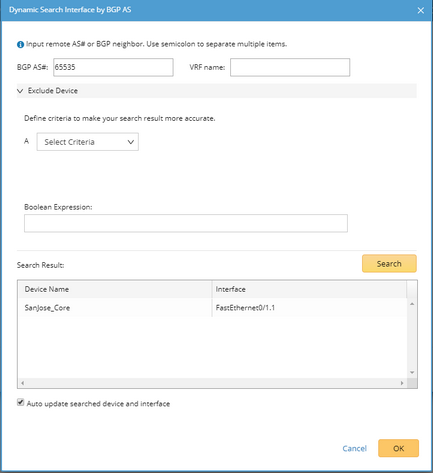

1)Cliquez sur Interface de recherche dynamique. 2)Dans la boîte de dialogue contextuelle, sélectionnez Par BGP AS (système autonome) pour ajouter des périphériques périphériques et des interfaces basées sur le numéro AS BGP et le VRF. Conseil: Vous pouvez également sélectionner Par recherche avancée dans la boîte de dialogue contextuelle et utilisez le Recherche avancée fonction pour trouver les périphériques et les interfaces de périphérie. 3)Saisissez le numéro AS BGP et le nom VRF. Conseil: VRF est utilisé pour établir les connexions correctes si certains périphériques ont des adresses IP en double. Vous pouvez entrer plusieurs noms VRF et utiliser des points-virgules (;) pour les séparer. Les interfaces qui ont les noms VRF correspondants seront recherchées. Si vous ne souhaitez pas utiliser le nom VRF comme condition pour filtrer les interfaces, laissez-le vide ; si vous souhaitez rechercher des interfaces sans VRF configuré, entrez 'global' (les guillemets simples doivent être inclus). Conseil: Avec un spécifié Numéro AS BGP, un appareil remplissant toutes les conditions suivantes sera ajouté en tant qu'appareil CE : - Les périphériques non seulement configurés avec EBGP Neighbor mais pointant également vers le numéro AS défini. - L'interface sans bouclage dans le même segment de réseau avec l'IP de voisin EBGP configurée sur l'appareil. - L'adresse IP voisine des appareils CE n'existe pas dans le domaine. 4)Cliquez sur Rechercher. Conseil: Pour exclure des appareils spécifiques des résultats de la recherche, vous pouvez définir davantage de critères de filtre. Conseil: Pour synchroniser automatiquement la liste des appareils périphériques et des interfaces avec votre réseau en direct, vous pouvez sélectionner le Mise à jour automatique de l'appareil et de l'interface recherchés Case à cocher. 5)Examinez le résultat de la recherche, cliquez sur OK. |
|---|

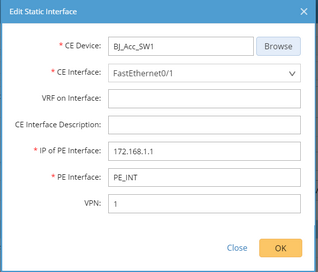

1)Cliquez sur Interface statique. 2)Dans la boîte de dialogue contextuelle, spécifiez les propriétés de l'appareil CE. a)Cliquez sur Explorer pour sélectionner l'appareil CE. b)Sélectionnez l'interface de l'appareil CE connecté à l'appareil PE. c)Entrez le nom VRF de l'interface CE si elle a été configurée avec un VRF. d)Entrez la description de l'interface CE. e)Entrez l'adresse IP de l'interface PE à laquelle l'interface CE se connecte. f)Entrez le nom de l'interface PE. Le nom de l'interface PE peut être n'importe quelle chaîne et vous pouvez le nommer en fonction de vos besoins. g)Entrez une valeur VPN pour le périphérique CE. Remarque : Attribuez la même valeur VPN aux appareils CE de différents sites qui communiquent entre eux. Lorsque le système crée une table de routage pour un cloud MPLS, les périphériques CE avec la même valeur VPN seront ajoutés à une table de routage virtuelle. Si le champ VPN est laissé vide, le système déterminera que tous les appareils CE dans un nuage MPLS communiquent entre eux. 3) Ajoutez plus d'appareils CE au MPLS Cloud en suivant l'étape 2. 4)Cliquez sur OK. |
|---|
5.(Facultatif) Cliquez sur Exclure les pour sélectionner les périphériques CE ou les interfaces que vous souhaitez exclure du cloud MPLS.
6.Cliquez sur OK.
Création d'une topologie et d'une table NCT pour MPLS Cloud via un benchmark
Après avoir créé un cloud MPLS, vous devez créer la topologie et la table NCT (une table de routage virtuelle utilisée pour le calcul du chemin) via une tâche de référence.
Pour créer la topologie et la table NCT pour un MPLS Cloud, procédez comme suit :
1.Modifiez une tâche de référence et accédez à la Opérations supplémentaires après le benchmark languette.
2.Dans le Mettre à jour le nuage zone, sélectionnez la Recalculer les tables MPLS NCT option.
3.Dans le Construire la topologie zone, sélectionnez la Topologie IPv4 L3 option.
Le système créera une topologie et des NCT pour tous les clouds MPLS une fois la tâche de référence terminée.
Calcul des chemins à travers un nuage MPLS
Après avoir construit le NCT et la topologie, vous pouvez calculer les chemins à travers les nuages MPLS. Lors du calcul du chemin, le système consulte la table de routage virtuelle pour trouver les bonnes interfaces de trafic entrant et sortant du cloud MPLS.
Autres opérations :
1.Pointez sur l'entrée MPLS Cloud cible et cliquez sur le 2.Dans la boîte de dialogue contextuelle, cliquez sur le |
1.Pointez sur l'entrée MPLS Cloud cible et cliquez sur le 2.Dans la boîte de dialogue contextuelle, sélectionnez une source de données, puis sélectionnez une table de routage virtuelle dans la NCT liste déroulante à afficher. |
Voir aussi :
▪Découverte des périphériques réseau
