La rubrique présente en détail les types de mise en page de carte suivants.

▪Mise en page par balise

▪Mise en page par exemple

▪Mise en page par géométrie

Mise en page par balise

Dans une mise en page par balise, les appareils marqués par des balises sont schématisés sur une carte en fonction de leurs rôles dans une infrastructure réseau. Ainsi, vous pouvez gérer les appareils sur une carte en fonction de leurs rôles dans votre infrastructure réseau.

Mise en situation : Une disposition d'un réseau hiérarchique à trois couches.

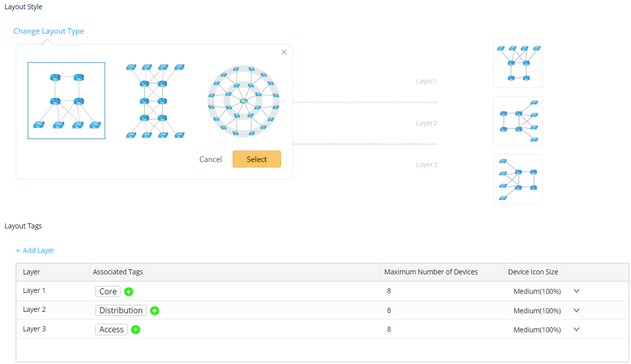

Une mise en page par balise est générée en appliquant un style de mise en page à une carte. Un style de mise en page définit la méthode d'organisation des appareils sur une carte. Il se compose d'un type de mise en page, de calques et de balises.

▪Style de mise en page — définit le contour général de la mise en page de la carte.

▪Couche de mise en page — divise une mise en page en différentes couches pour refléter les couches hiérarchiques du réseau, comme la couche centrale.

▪Balise de mise en page - utilisé pour marquer les appareils et les couches de mise en page à identifier à quelle couche de mise en page appartient un appareil.

Astuce: La balise de mise en page est également une propriété d'appareil qui peut être affichée dans le Détails de l'appareil volet et configuré dans le Référentiel mondial de données.

Mise en page par exemple

Un exemple de mise en page est généré en enregistrant une carte en tant qu'échantillon. Le système propose les méthodes suivantes pour enregistrer un exemple de mise en page.

▪Enregistrement des positions des noms d'hôte des appareils sur l'exemple de carte.

▪Enregistrement des positions de balises de mise en page affectés aux appareils sur l'exemple de carte. Si un appareil est affecté à plusieurs balises, seule la position d'une balise peut être enregistrée.

Selon la méthode d'enregistrement, les méthodes de mise en page varient lorsque vous appliquez un exemple de mise en page à une carte.

▪Si un exemple de mise en page est enregistré en enregistrant les positions du nom d'hôte des appareils, le système répliquera l'exemple de mise en page pour les mêmes appareils sur la carte actuelle. Ce type d'exemple de carte est applicable à n'importe quelle carte.

▪Si un exemple de mise en page est enregistré en enregistrant les positions des balises, le système répliquera la mise en page pour les appareils avec ces balises attribuées sur la carte actuelle. Ce type d'exemple de mise en page s'applique uniquement aux plans de site.
Mise en situation : Si un appareil dans un exemple de mise en page est affecté avec l'étiquette "core", le système enregistrera la position de cet appareil comme emplacement de l'étiquette. Lorsque vous appliquez cet exemple de mise en page à une carte, le système organisera l'appareil avec la balise "core" affectée à la même position.

Mise en page par géométrie

Dans une mise en page géométrique, les objets cartographiques sont organisés en fonction de formes géométriques. Le tableau suivant présente six styles de disposition de géométrie intégrés.
