Les widgets génériques suivants sont des widgets intégrés et peuvent être utilisés directement dans un tableau de bord.

▪Configlet par Config Parser

▪Configlet par filtre de conception

▪Détails de l'appareil

▪Carte

▪Tableau de données de périphérique unique

▪Tableau de données multi-appareils

▪Tableau des mesures de l'appareil

▪Tableau des métriques d'interface

Configlet par Config Parser

Configlet par Config Parser widget est conçu pour afficher le configlet de périphérique analysé par un prédéfini parser en fonction de son type d'appareil. Par exemple, les configurations EIGRP sur un périphérique et toutes les interfaces associées.

▪Choisissez un parser du Parser Bibliothèque. Par défaut, le fichier de configuration complet dans le référence actuelle s'affiche dans le widget.

▪Choisissez un parser variable de la liste Configlet pour analyser le fichier de configuration.

Configlet par filtre de conception

Le widget Configlet by Design Filter est conçu pour afficher le configlet d'appareil filtré par un filtre de conception prédéfini. Par exemple, affichez les configurations Spanning Tree sur un périphérique et toutes les interfaces associées.

▪Sélectionnez une source de données. Vous pouvez récupérer le configlet de périphérique en temps réel à partir de votre réseau en direct ou utiliser les données d'historique. Par défaut, le fichier de configuration complet dans le référence actuelle s'affiche pour l'appareil sélectionné.

▪Sélectionnez un filtre de conception dans la liste déroulante pour filtrer le fichier de configuration.

Détails de l'appareil

Le widget Détails de l'appareil est conçu pour afficher les propriétés de l'appareil, de l'interface et du module pour un seul appareil.

Les propriétés affichées peuvent être personnalisées, y compris les propriétés intégrées et système prédéfinies dans Référentiel mondial de données (GDR). Pour afficher les propriétés personnalisées dans GDR, sélectionnez Options > Afficher les propriétés personnalisées.

Carte

Sur un widget de carte, cliquez sur Charger la carte pour sélectionner un fichier de carte et effectuer des sélections entre les deux options :

▪Créer automatiquement une carte basée sur les appareils sélectionnés dans ce tableau de bord - mapper instantanément tous les appareils du portée de l'appareil basé sur la topologie de la couche 3.

▪Sélectionnez une page de carte existante - cliquez Explorer pour sélectionner un fichier de carte existant. S'il contient plusieurs pages cartographiques, vous pouvez en sélectionner une spécifique.

Remarque : Vous ne pouvez effectuer aucune opération dans un widget de carte, à l'exception des commandes de zoom. Clique le icône et sélectionnez Ouvrir la carte dans un nouvel onglet pour plus d'opérations.

Le widget Carte peut être lié aux fichiers Qapp. Les vues de données seront générées et appliquées à la carte automatiquement après l'exécution de Qapp.
Mise en situation :

Tableau de données de périphérique unique

Le widget Vue d'appareil unique est conçu pour afficher les métriques d'appareil ou d'interface pour un seul appareil dans un tableau.

Conseil: Les en-têtes de ligne et de colonne changeront si chaque métrique est une variable à valeur unique.

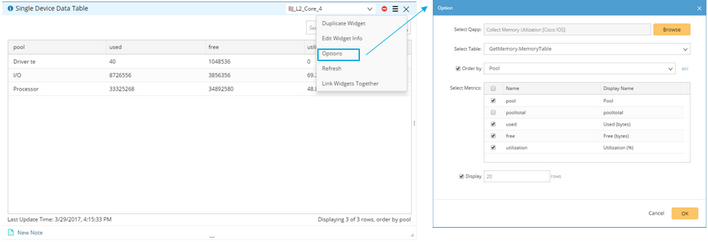

Mise en situation :

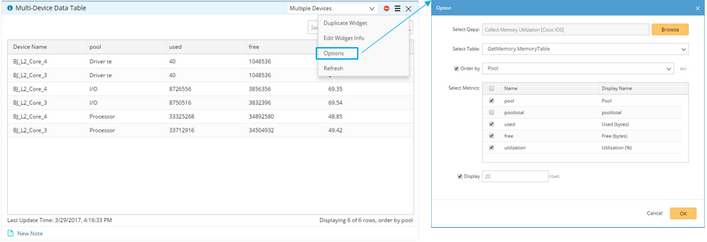

Tableau de données multi-appareils

Le widget Affichage de la liste des appareils est conçu pour afficher les métriques de l'appareil ou de l'interface pour plusieurs appareils dans un tableau. Avec ce widget, vous pouvez comparer les métriques entre différents appareils.

1.Cliquez sur Options pour ouvrir les configurations du widget.

2.Personnalisez le widget en fonction de vos besoins.

1)Cliquez sur Explorer pour sélectionner un fichier Qapp dans Qapp Center. Le tableau par défaut et les métriques utilisées pour trier par le tableau sont renseignés automatiquement.

2)Sélectionnez les métriques à afficher dans le tableau.

3)Cliquez sur D'ACCORD.

Tableau des mesures de l'appareil

Le widget Métriques au niveau de l'appareil est conçu pour afficher la tendance des métriques de périphérique à valeur unique dans un graphique linéaire pour un seul périphérique, par exemple, la tendance d'utilisation du processeur et de la mémoire d'un périphérique principal.

Conseil: Le widget ne peut afficher que des métriques à valeur unique pour un appareil. De plus, les valeurs de ces métriques doivent être de type numérique.

Tableau des métriques d'interface

Le widget Métriques au niveau de l'instance est conçu pour afficher la tendance des métriques d'interface ou des métriques de périphérique à valeurs multiples dans un graphique linéaire pour un seul périphérique, par exemple, la tendance d'utilisation du trafic d'entrée ou de sortie d'une interface.

Conseil: Le widget affiche des métriques à valeurs multiples pour un appareil ou une métrique à valeur unique d'une interface. Les valeurs des métriques doivent être de type numérique.
