Vous pouvez dessiner simultanément différents types de liens de topologie et de périphériques voisins sur une page de carte en étendant les voisins, y compris la topologie de couche 2, la topologie de couche 4 IPv3, la topologie de couche 6 IPv3 et le tunnel VPN de couche 3, tant que le topologies ont été construits dans le système.

1.Sur votre carte, cliquez sur le icône attachée à l'appareil cible, au site ou au cloud MPLS.

2.Étendez et dessinez des voisins sur la carte.

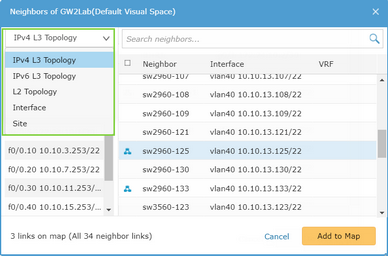

1)Sélectionnez un type de voisin (tel que périphérique voisin IPv4 L3, périphérique voisin L2 ou site voisin) dans le menu déroulant pour filtrer les voisins. Voir Types de voisins pour plus de détails.

Notez : : Pour étendre les voisins dans la topologie L2/IPv6 L3 ou le tunnel VPN L3, assurez-vous que le type de topologie a été construit via une tâche Benchmark. Voir Paramètres de la tâche de référence pour plus de détails.

2)Sélectionnez une interface dans le volet de gauche. Les appareils ou sites voisins connectés sont répertoriés sur le côté droit.

3)Sélectionnez un ou plusieurs périphériques ou sites voisins, puis cliquez sur Ajouter à la carte. Vous pouvez également double-cliquer Tous les voisins pour ajouter tous les périphériques voisins répertoriés à la carte.

Astuce: Pour étendre les voisins d'un cloud DMVPN, cliquez avec le bouton droit sur le cloud DMVPN et sélectionnez Étendre le voisin.

3.Répétez les étapes ci-dessus pour étendre les voisins à d'autres appareils, sites ou clouds MPLS.

Astuce: Il existe trois types de relations entre un site et un appareil, qui sont représentés de différentes manières sur une carte. Voir Connectivité entre un appareil et un site sur une carte pour plus de détails.

Types de voisins

Le tableau ci-dessous répertorie toutes les options de voisinage et les interfaces correspondantes qui peuvent être sélectionnées lorsque vous étendez les voisins.

Option Voisin

Interface

Topologie IPv4 L3

Inclut toutes les interfaces de couche 3 de l'appareil cible ou les interfaces PE de couche 3 du cloud MPLS cible, qui sont configurées avec IPV4.

Topologie IPv6 L3
(uniquement disponible pour étendre les voisins d'un appareil)

Inclut toutes les interfaces de couche 3 du périphérique cible, qui sont configurées avec IPv6.

Topologie L2
(uniquement disponible pour étendre les voisins d'un appareil)

Inclut toutes les interfaces de couche 2 du périphérique cible.

Tunnel VPN L3
(uniquement disponible pour étendre les voisins de l'appareil avec IPsec/GRE VPN configuré)

Inclut l'interface extérieure de l'appareil cible.

Interface

Inclut toutes les interfaces (y compris les interfaces de couche 3 et de couche 2) de l'appareil cible ou du cloud MPLS.

site

Comprend toutes les interfaces d'appareils connectés au site ou toutes les interfaces PE d'un cloud MPLS connecté au site.

Appareil
(uniquement disponible pour les voisins étendus d'un site)

Inclut toutes les interfaces de bordure sur les périphériques de bordure du site cible.

Connectivité entre un appareil et un site

Lorsque vous étendez des périphériques voisins pour un site, la connectivité sur une carte peut être l'une des suivantes :

Connectivité sur la carte

Description

L'appareil est un appareil interne de ce site, indiquant qu'il n'est connecté à aucun appareil d'autres sites.

L'appareil n'appartient pas au site et est connecté à un appareil (BJ-R1) du site.

L'appareil est un appareil de bordure de ce site, indiquant qu'il est connecté à des appareils d'autres sites.



Voir aussi:

▪topologie

▪site
