NetBrain peut découvrir les composants suivants d'un réseau NSX-V via des API reposantes, puis créer une topologie de réseau basée sur les données récupérées.

▪Gestionnaire de NSX

▪Contrôleur NSX

▪Commutateur logique

▪Routeur logique distribué

▪NSX Bord

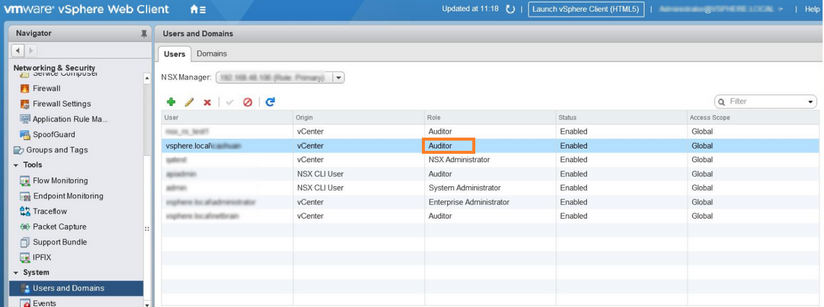

Pré-requis : Un compte utilisateur avec le Auditeur rôle est requis pour activer NetBrain découvrir une NSX-V réseau.

Remarque : Cette configuration pour le rôle d'utilisateur NSX-V est requise sur le vCenter sur lequel NSX Manager est enregistré.



Pour comprendre un réseau NSX-V, vous devez d'abord découvrir le modèle de données du réseau dans un NetBrain domaine.

1.Ajouter un gestionnaire NSX

NetBrain récupère les données NSX-V via NSX Manager à l'aide d'API. Suivez les étapes ci-dessous pour ajouter un NSX Manager et spécifiez l'adresse et les informations d'identification de l'utilisateur pour accéder au gestionnaire dans le système.

1)Cliquez sur le nom de domaine dans la barre d'outils d'accès rapide et sélectionnez Gérer le domaine.

2)Dans la page Gestion de domaine, sélectionnez Opérations > Paramètres de découverte > ​​Gestionnaire de serveur d'API depuis la barre d'outils d'accès rapide.

3)Cliquez sur Ajouter sur le Gestionnaire de serveur d'API languette.

4)Entrez un nom unique dans le Nom du serveur champ.

5)Choisir VMware NSX-V du Type de source d'API menu déroulant.

6)Dans le Endpoints , entrez l'URL de NSX Manager.

7)Entrez le nom d'utilisateur et le mot de passe pour accéder à NSX Manager. Si plus de paramètres sont requis lorsque vous accédez au gestionnaire ou que vous demandez des données au contrôleur, vous pouvez cliquer sur Avancé pour configurer les clés (noms des paramètres) et les valeurs.

8)Sélectionnez un serveur frontal ou un groupe de serveurs frontaux.

Remarque : Assurez-vous que le port 7068 du serveur sur lequel votre NetBrain Front Server est installé n'est pas occupé par d'autres applications car ce port est utilisé par les composants de service d'un Front Server pour communiquer entre eux.

9)Cliquez sur OK.

2.Découvrez votre réseau NSX-V

Remarque : Un NSX Manager est enregistré auprès d'un système vCenter. Le vCenter Controller correspondant doit être découvert avant de découvrir NSX-V Manager. Pour plus d'informations sur la découverte de vCenter, reportez-vous à Découverte des données vCenter dans NetBrain Domaine.

1)Dans la page Gestion de domaine, sélectionnez Opérations > Découvrir depuis la barre d'outils d'accès rapide.

2)Cliquez sur Sélectionnez les serveurs d'API et sélectionnez NSX que vous avez configuré.

3)Cliquez sur Démarrer la découverte.

Remarque : Si l'URL de NSX Manager saisie dans le Endpoints champ contient un nom de domaine, vous devez entrer le nom de domaine ici pour la découverte.

Remarque : La découverte SDN ne récupère que les données de base de votre réseau et construit la topologie L3. Après la découverte, vous devez exécuter une tâche de référence pour récupérer toutes les données et créer tous les composants, y compris les espaces visuels et les vues de données. Voir Mise à jour automatique des données NSX-V dans NetBrain par référence pour en savoir plus.
