La fonction de découverte de réseau en direct vous permet de découvrir vos périphériques réseau et fournit une vue granulaire de votre infrastructure réseau.

Résultat souhaité: Tous les périphériques réseau gérés sont découverts.

Le système propose les deux méthodes suivantes pour découvrir votre réseau.

▪Découvrir le réseau via les routeurs de semences

▪Découverte du réseau en scannant la plage IP

Notez : : Avant de découvrir vos périphériques réseau, vous devez vous assurer que les connexions entre NetBrain Les serveurs frontaux et votre réseau en direct fonctionnent et toutes les informations d'identification disponibles sont configurées dans le Paramètres réseau pour accéder à vos appareils.

Notez : : Le temps nécessaire pour terminer le processus de découverte dépend de l'échelle de votre réseau. Pour réduire l'étendue de la découverte, vous pouvez exclure des périphériques en les ajoutant à la Liste Ne pas analyser.

Remarque : Définition du réseau est recommandé comme solution de contournement si SNMP n'est temporairement pas accessible sur des périphériques spécifiques lors de la découverte d'un réseau. Lors de la découverte, le système utilise les paramètres de la définition de réseau pour découvrir un périphérique lorsque le SNMP de ce périphérique échoue.

Notez : : après la découverte, le système ajoutera les appareils nouvellement découverts à votre domaine et effectuera des opérations supplémentaires, notamment la création d'une topologie de couche 3, la synchronisation avec les sites et la mise à jour des appareils CE du cloud BGP MPLS.

Conseil: Vous pouvez afficher et sélectionner le résultat de l'historique en cliquant sur Choisir juste à côté de Afficher le résultat historique. Par défaut, il affichera l'historique de découverte au cours des 30 derniers jours, et l'utilisateur peut sélectionner l'historique à afficher.

Conseil: Vous pouvez sélectionner le serveur API à partir du Sélectionnez les serveurs d'API fenêtre pour la découverte de l'API. See Découvrir ACI Single Site en NetBrain Domaine pour plus d'informations.

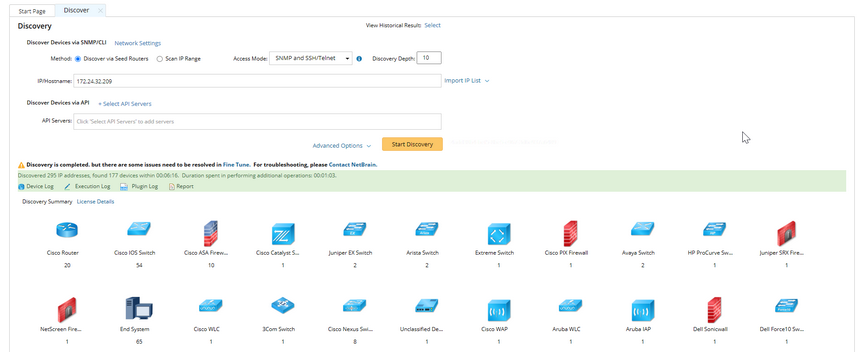

Découvrir le réseau via les routeurs de semences

Un routeur de départ est le point de départ où la découverte commence. Avec la méthode du routeur de graine, tous les appareils voisins découverts seront traités comme de nouvelles graines, jusqu'à ce que tous les appareils correspondant au Profondeurs de découverte sont découverts. Le système vous permet de découvrir tous les périphériques voisins à partir des tables de routage, des tables NDP et des voisins du protocole de routage SNMP.

1.Connectez-vous à la page de gestion de domaine.

2.Dans la page Gestion de domaine, cliquez sur Découvrir sur la page de démarrage ou sélectionnez Opérations > Découvrir depuis la barre d'outils d'accès rapide.

3.Sur le Découvrir onglet, la méthode Découvrir via les routeurs de semences est sélectionné par défaut. Sélectionnez l'une des méthodes suivantes pour saisir un ou plusieurs routeurs de départ :

▪Entrez les adresses IP de départ directement dans le champ vide, séparées par des points-virgules. La découverte du réseau en direct commence à partir de ces adresses IP.

▪Si vous avez déjà découvert des appareils dans votre domaine, cliquez sur Sélectionnez les appareils.

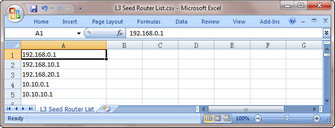

▪Importer un . Csv ou .SMS fichier en cliquant Importer la liste IP. Voici un exemple de liste pour votre référence :

4.Sélectionnez l'une des options suivantes dans la Mode d'accès la liste déroulante.

▪SNMP et Telnet - récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux périphériques à l'aide de Telnet pour récupérer les données en direct.

▪SNMP et SSH - récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux appareils en utilisant SSH pour récupérer les données en direct.

▪SNMP et Telnet/SSH — récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux appareils en utilisant Telnet pour récupérer les données en direct ; si Telnet ne fonctionne pas, utilisez SSH.

▪SNMP et SSH/Telnet - récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux appareils en utilisant SSH pour récupérer les données en direct ; si SSH ne fonctionne pas, utilisez Telnet.

▪SNMP uniquement - récupérer des données en direct via SNMP uniquement.

Notez : : Les données récupérées via SNMP uniquement peuvent être incomplètes.

5.Définir la profondeur de découverte en saisissant une valeur comprise entre 0 et 255.
Cela fait référence à la profondeur à laquelle vous voulez que la découverte aille. Autrement dit, combien de niveaux de voisins sont explorés à partir du routeur de départ (les voisins peuvent inclure des voisins NDP, des voisins de protocole de routage et des sauts suivants dans les tables de routage, qui dépendent de votre les configurations). Voici un exemple de profondeur de découverte.

6.Cliquez sur Avancé Options pour configurer plus de paramètres :

▪Exécuter des opérations supplémentaires après la découverte - choisissez d'exécuter ou non les opérations supplémentaires pour la découverte, y compris la mise à jour de la liste MPLS Cloud CE, la création de la topologie IPv4 L3, des sites, etc. Il est recommandé de laisser cette option cochée, sinon les appareils découverts ne seront pas prêts tant que la tâche de benchmark ne sera pas terminée.

▪Récupérer les informations sur l'appareil/le module/l'interface — choisissez de récupérer ou non les informations sur l'appareil/le module/l'interface pour certaines découvertes (par exemple, la découverte AWS pour fusionner les appareils multi-sources et la découverte Juniper pour des informations MIB complètes).

▪Délai d'expiration forcé de la CLI — la limite de temps de chaque commande CLI pour récupérer des données en direct à partir d'un appareil. La valeur par défaut est de 600 secondes.

▪Utiliser NDP pour découvrir les périphériques voisins — découvrez les périphériques voisins en consultant une table NDP.

▪Trouver un voisin de protocole de routage via SNMP - récupérer les voisins de protocole de routage (tels que BGP, EIGRP et OSPF) via SNMP.

▪Utiliser la table de routage CLI pour découvrir les sauts suivants - découvrir les périphériques voisins à partir des tables de routage récupérées par les commandes CLI.

▪Analyser les sous-réseaux de destination — continuer à analyser tous les sous-réseaux de destination dans les tables de routage des périphériques découverts dans la dernière profondeur.

Notez : : L'option n'est disponible que lorsque le Utiliser la table de routage CLI pour découvrir les sauts suivants l'option est sélectionnée.

▪Analyser tous les sous-réseaux connectés — continuez à analyser tous les sous-réseaux directement connectés des périphériques qui sont découverts dans la dernière profondeur.

oBits de masque minimum — analyser les sous-réseaux dont le masque dépasse le seuil. La valeur par défaut est 24 et peut être configurée entre 22 et 32.

7.Pour spécifier les proxys et les informations d'identification à utiliser dans la découverte, cliquez sur Paramètres réseau ajuster.

8.Cliquez sur Démarrer la découverte.

9.Lorsque la tâche de découverte est terminée, les périphériques découverts sont automatiquement ajoutés au domaine actuel.

Vous pouvez cliquer Rapport de découverte pour afficher le journal d'accès des périphériques découverts ou cliquez sur Journal d'exécution pour afficher le journal d'exécution de l'ensemble du processus de découverte.

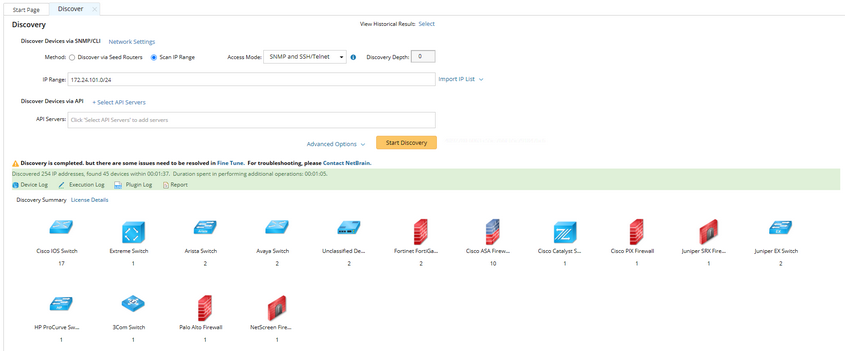

Découverte du réseau en scannant la plage IP

La méthode d'analyse ne découvre que les périphériques de la plage IP ou du sous-réseau spécifié. Il est recommandé d'utiliser cette méthode pour découvrir un réseau à grande échelle, qui est divisé en sous-réseaux et dont chacun occupe une plage d'adresses IP.

1.Connectez-vous à la page de gestion de domaine.

2.Cliquez sur Découvrir sur la page de démarrage ou sélectionnez Opérations > Découvrir depuis la barre d'outils d'accès rapide.

3.Sur le Découvrir onglet, sélectionnez Analyser la plage IP et utilisez l'une des méthodes suivantes pour spécifier la plage d'adresses IP :

▪Saisissez une plage d'adresses IP directement dans le champ vide, séparées par des points-virgules. Par exemple, entrez 192.168.2.1 en tant qu'adresse IP unique ; Entrer 10.10.10.1/24 comme adresse de segment ; Entrer 10.10.10.1-10.10.10.6 en tant que plage IP.

Remarque : Sous réserve de répondre aux exigences, il est fortement recommandé d'entrer une adresse de segment aussi petite que suffisante pour assurer un processus de découverte fluide.

▪Importer un . Csv ou .SMS fichier en cliquant sur Importer la liste IP. Voici un exemple de liste pour votre référence :

4.Sélectionnez l'une des options suivantes dans la liste déroulante du Mode d'accès champ.

▪SNMP et Telnet - récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux périphériques à l'aide de Telnet pour récupérer les données en direct.

▪SNMP et SSH - récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux appareils en utilisant SSH pour récupérer les données en direct.

▪SNMP et Telnet/SSH — récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux appareils en utilisant Telnet pour récupérer les données en direct ; si Telnet ne fonctionne pas, utilisez SSH.

▪SNMP et SSH/Telnet - récupérez d'abord les informations sur le fournisseur et le modèle via SNMP, puis connectez-vous aux appareils en utilisant SSH pour récupérer les données en direct ; si SSH ne fonctionne pas, utilisez Telnet.

▪SNMP uniquement - récupérer des données en direct via SNMP uniquement.

Notez : : Les données récupérées via SNMP uniquement peuvent être incomplètes.

5.Pour spécifier les proxys et les informations d'identification à utiliser dans la découverte, cliquez sur Paramètres réseau ajuster.

6.Cliquez sur Démarrer la découverte.

7.Lorsque la tâche de découverte est terminée, les périphériques découverts sont automatiquement ajoutés au domaine actuel.

Vous pouvez cliquer Rapport de découverte pour afficher le journal d'accès des périphériques découverts ou cliquez sur Journal d'exécution pour afficher le journal d'exécution de l'ensemble du processus de découverte.
