Définition du style de lien de topologie

Table des matières

Le style de lien de topologie reflète les éléments visuels des liens de topologie, tels que les formes, les couleurs et l'épaisseur des lignes. Le système fournit les 10 styles intégrés suivants.

Lorsque vous avez besoin de nouveaux visuels pour davantage de technologies réseau, vous pouvez définir un nouveau style de lien de topologie.

1.Connectez-vous à la page de gestion des locataires.

2.Dans la page Gestion des locataires, sélectionnez Opérations > Style de lien de topologie depuis la barre d'outils d'accès rapide.

3.Cliquez sur + Style de lien et définir ses informations. Cliquez sur OK.

Conseil: Par défaut, le Créer une légende est cochée, ce qui signifie qu'une légende sera affichée sur les cartes pour représenter le style de lien.

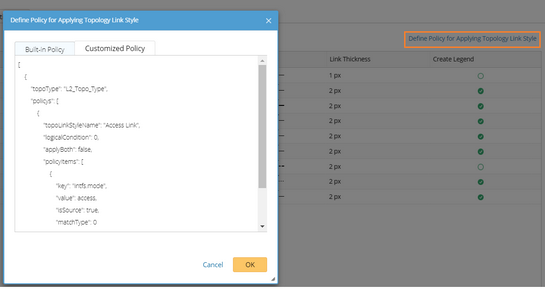

4.Cliquez sur Définir la stratégie d'application du style de lien de topologie. D' Politique personnalisée onglet, entrez les scripts et cliquez sur OK.

Conseil: See Exemple de scénario pour plus de détails. Contact NetBrain Équipe de soutien pour obtenir de l'aide si vous avez des questions sur la définition de la politique.

5.Afficher les effets d'affichage sur une carte.

Conseil: Les utilisateurs finaux peuvent cliquer avec le bouton droit sur le lien sur une carte pour modifier le style du lien.

Exemple de script de stratégie

Voici un exemple de script de stratégie permettant de définir comment appliquer un style de lien de topologie :

[
    {
        "topoType": "L2_Topo_Type",
        "politiques": [
            {
                "topoLinkStyleName": "Lien d'accès",
                "Conditionlogique": 0,
                "applyBoth": faux,
                "éléments de stratégie": [
                    {
                        "clé": "intfs.mode",
                        "valeur" : accès,
                        "isSource": vrai,
                        "matchType": 0
                    },
                ]
            }
]

Le tableau suivant répertorie les paramètres requis et leurs descriptions. Les propriétés associées sont enregistrées dans le République démocratique allemande.

Paramètre	Description
topoType	Type de topologie pour un style de lien, tel que L2_Topo_Type et L3_Topo_Type.
topoLinkStyleName	Le nom unique d'un style de lien et il doit être identique à celui que vous avez défini.
Condition logique	L'opérateur parmi plusieurs conditions. ▪0 — représente "et". ▪1 - représente "ou".
appliquerLes deux	Le port auquel le style de lien s'applique : ▪non - le style de lien s'applique au port du périphérique cible. ▪oui - le style de lien s'applique à tous les deux le port du périphérique cible et son port opposé.
clé	La condition à laquelle vous voulez que le port corresponde.
Plus-value	La valeur de la condition.
estSource	Le port qui est vérifié lors de la correspondance de la condition : ▪non - vérifiez le port du périphérique cible. ▪oui - vérifiez à la fois le port du périphérique cible et son port opposé.
Type de match	Plusieurs valeurs peuvent être définies dans une condition. Le style de lien sera appliqué dans les situations suivantes : ▪0 — représente « égal". La valeur de la condition peut correspondre totalement à la valeur définie, ce qui signifie que le lien est le même que le lien défini. ▪1 — représente "inégal". La valeur de la condition ne peut pas correspondre à la valeur définie, ce qui signifie que le lien est différent du lien défini. ▪2 — représente "dans". La valeur de la condition peut correspondre à l'une des valeurs définies, qui signifie que le lien est inclus dans le type de lien défini.
