1.Cliquez icône dans la barre des tâches et sélectionnez Nouveau Qapp dans le menu déroulant pour ouvrir l'éditeur Qapp.

2.A la Commencer noeud, utilisez l'option par défaut Carte dans le Définir l'entrée du périphérique Qapp domaine. Cela signifie que le Qapp prend tous les appareils visibles sur la carte comme périphérique d'entrée.

3.Étendre un Toile nœud de la Commencer nœud et double-cliquez sur le Toile node pour entrer dans le canevas éditeur.

4.A la File d'attente de périphérique noeud, conservez les paramètres par défaut.

5.Étendre un Appareil (ceci) nœud de la File d'attente de périphérique noeud et conservez les options par défaut.

6.Étendre un Ping nœud de commande du ceci. nœud.

7.A la Ping node, définissez la source (l'appareil à partir duquel envoyer le ping) et la destination (l'IP vers laquelle envoyer le ping).

1)Dans le Des champ, ensemble la source à partir de laquelle ping. Il y a deux options : Appareil et Serveur avant. Par exemple, sélectionnez Appareil puis sélectionnez $ This. Cela signifie envoyer un ping à partir des appareils dans la file d'attente des appareils.

2)Dans le À , définissez la destination vers laquelle envoyer le ping. Il y a deux options : Hôte IP (adresse IP à pinger) et Appareil. Par exemple, sélectionnez Hôte IP puis entrez une adresse IP.

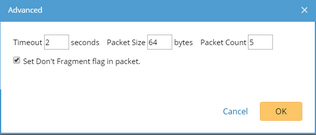

3)Pour définir les paramètres de ping, cliquez sur Avancé. Vous pouvez laisser ces options par défaut.

▪Définir l'indicateur Ne pas fragmenter dans le paquet - décider si un paquet sera fragmenté lorsque le paquet est supérieur à MTU.

▪Nombre de paquets - spécifiez le nombre de paquets ping à envoyer.

▪Taille du paquet — spécifier la taille d'un paquet à envoyer. Vous pouvez modifier la taille du paquet pour connaître le MTU.

4)Cliquez sur Récupérer et sélectionnez un appareil pour récupérer des données d'échantillon. Le système dispose d'un exemple par défaut intégré pour la sortie ping, qui contient trois variables : $lost_rate (entier), $ temps_moyen (entier) et $ping_result (Booléen indiquant si le ping a réussi).

8.Étendre un lampe de table nœud de la Ping. Clique le icône, sélectionnez la variable $ping_result et cliquez sur Attribut>> l'ajouter.

Conseil:  NetBrain parsers affichent les données analysées sous deux formes : valeur unique et table. Pour les variables dans le Valeur unique formulaire, vous pouvez les exporter vers un lampe de table nœud en tant que données de ligne en cliquant sur Tableau>> ou en tant qu'attributs de table en cliquant sur Attribut>>. Cependant, pour les variables (principalement des variables au niveau de l'interface) dans le lampe de table formulaire, vous ne pouvez les ajouter qu'à un lampe de table nœud en tant que données de ligne en cliquant sur Tableau>>.
