Cette section explique comment utiliser un Qapp pour attribuer des valeurs aux propriétés d'un appareil dans le volet Détails détaillés. Un nouveau Qapp sera créé pour remplir les propriétés du numéro de série.

1.Cliquez icône dans la barre des tâches et sélectionnez Nouveau Qapp dans le menu déroulant pour ouvrir l'éditeur Qapp.

2.A la Commencer noeud, laissez le Définir l'entrée du périphérique Qapp option tel quel et cliquez sur le icône pour étendre un Toile nœud.

3.Double-cliquez sur le Toile noeud, conservez les paramètres par défaut pour le File d'attente de périphérique nœud.

4.Dans le File d'attente de périphérique noeud, conservez les paramètres par défaut.

5.Étendre un Appareil (ce) nœud du File d'attente de périphérique nœud et conservez les options par défaut.

6.Étendre un CLI nœud de la ceci. nœud.

7.A la Commande1 nœud, entrez le afficher la version dans la commande Command champ, et sélectionnez Afficher la version (commutateur Cisco IOS, routeur Cisco) Dans le menu déroulant.

8.Étendre un lampe de table nœud de la Commande1 nœud, cliquez sur le icône, sélectionnez la variable num_série et cliquez sur Attribut>> pour l'ajouter à Table1 nœud.

Conseil:  NetBrain parsers affichent les données analysées sous deux formes : valeur unique et table. Pour les variables dans le Valeur unique formulaire, vous pouvez les exporter vers un lampe de table nœud en tant que données de ligne ou attributs de table en cliquant sur Tableau>> or Attribut>>. Cependant, pour les variables (principalement des variables au niveau de l'interface) dans le lampe de table formulaire, vous ne pouvez les ajouter qu'à un lampe de table nœud en tant que données de ligne en cliquant sur Tableau>>.

9.Étendre un Sortie de base nœud de la Table1 nœud. Au Sortie nœud, vous pouvez définir des conditions pour déclencher la sortie définie. Vous pouvez également utiliser la condition par défaut "True", qui signifie "si le numéro de série existe".

10. Étendre un Propriété de l'appareil action nœud de la Sortie nœud.

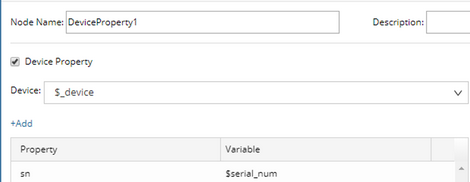

11. Définir la Propriété de l'appareil1 nœud comme suit :

1)Conserver la valeur par défaut $_appareil option dans la Appareil champ.

2)Cliquez sur Ajouter dans le Propriété de l'appareil vitre. La propriété de l'application est affichée par défaut. Pointez sur la cellule de l'application et sélectionnez sn dans la liste déroulante (sn signifie le numéro de série).

3)Pointez sur la cellule sous le Variable en-tête et sélectionnez $num_série dans la liste déroulante.

12. Enregistrez et exécutez le Qapp sur une carte avec les commutateurs Cisco IOS inclus. Une fois l'exécution de Qapp terminée, double-cliquez sur un appareil pour voir si le Numéro de série le champ est renseigné dans le Détails de l'appareil vitre.
