Dans le système, des liens dans différents types de topologie peuvent être affichés sur la même page de carte. Pour assurer la cohérence avec les styles de lien, deux styles d'appareil sont fournis :

▪Style compact — adapté à la topologie de couche 3.

Conseil: Lorsque vous créez une carte à partir de zéro, les appareils concernés sont affichés dans le style compact par défaut.

▪Style étendu — adapté à la topologie de couche 2.

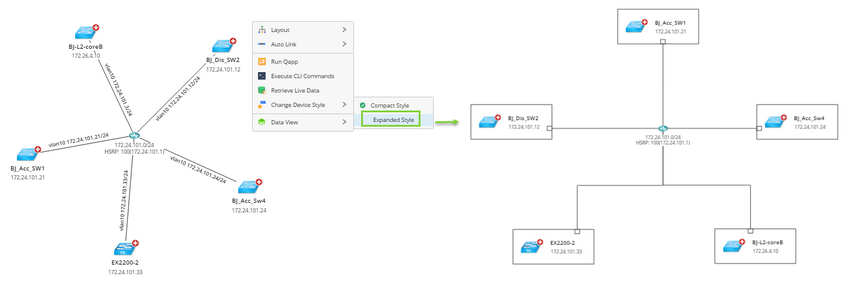

Pour passer au style étendu, vous pouvez cliquer avec le bouton droit sur la zone vide de la carte et sélectionner Changer le style de l'appareil > Style développé dans le menu déroulant comme suit :

Astuce: Dans le style développé, vous pouvez pointer sur un port ou cliquer sur un lien pour afficher ses informations détaillées.

Astuce : Par défaut, tous les appareils du style développé sont représentés par des bordures, comme indiqué dans la capture d'écran ci-dessus. Pour changer la vue de l'appareil, cliquez sur Carte > Paramètres de la carte dans la barre d'outils de la carte.
