Une fois qu'une tâche de découverte ou de benchmark est terminée, tous les topologie construite automatiquement les liens peuvent être parcourus dans le gestionnaire de liens de topologie. Cependant, dans certains cas, les liens de topologie construits automatiquement peuvent ne pas être précis ou complets à 100 % dans un environnement réseau complexe.

Pour améliorer la précision et l'évolutivité d'un type de topologie, vous pouvez assembler manuellement les liens de topologie en fonction des résultats générés automatiquement. Par exemple, vous pouvez ajouter un lien de topologie pour connecter une interface IP non numérotée qui n'a pas de table NDP ou LLDP avec une interface existante ou galerie de .

Connectez-vous à la page de gestion de domaine.

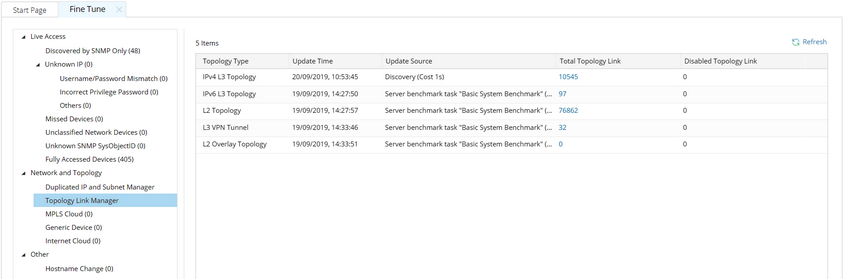

1.Dans la page Gestion de domaine, cliquez sur Affiner sur la page de démarrage, puis cliquez sur Gestionnaire de liens de topologie dans le volet de gauche ou cliquez sur Opérations > Gestionnaire de topologie > Gestionnaire de liens de topologie depuis la barre d'outils d'accès rapide.

2.Dans le gestionnaire de liens de topologie, sélectionnez le type de topologie que vous souhaitez modifier (par exemple, la topologie IPv4 L3) et cliquez sur le lien hypertexte dans le Lien topologique total colonne.

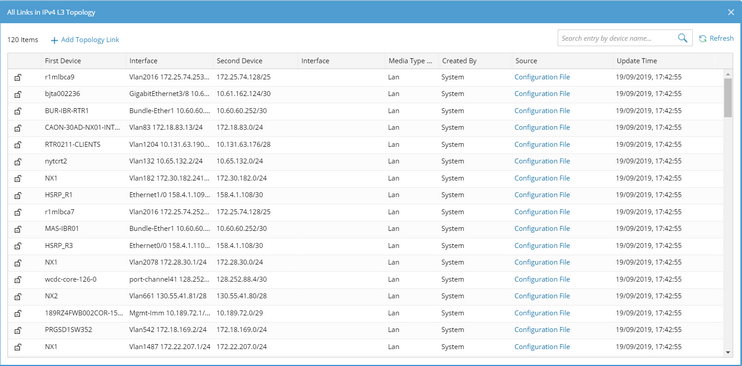

3.Tous les liens de la topologie IPv4 L3 sont répertoriés dans la boîte de dialogue suivante. Cliquez sur Ajouter un lien de topologie.

4.Sélectionnez le premier et le deuxième appareil, ainsi que leurs interfaces connectées pour le lien topologique.

Conseil: Vous pouvez également sélectionner Par média du Deuxième appareil liste pour sélectionner le média comme deuxième périphérique. Médias peut être utilisé pour visualiser les connexions point à multipoint entre les périphériques d'un VLAN.

Conseil: Si le périphérique ou l'interface cible ne se trouve pas dans la zone par défaut, accédez à d'autres zones. La zone est utilisée pour séparer les périphériques ou les interfaces des adresses IP dupliquées dans la topologie IPv4 L3.

Conseil: Seules les interfaces contenant le type de topologie sélectionné sont répertoriées. Les types de topologie pris en charge par une interface peuvent être analysés par son pilote de périphérique ou un Qapp.

5.Cliquez sur Connectez.

Remarque : Les liens de topologie dans une zone créée manuellement ne peuvent pas être automatiquement synchronisés en exécutant des tâches de benchmark ou Qapps.
