Ver y agregar un enlace de corrección de VLAN para un dispositivo específico
Puede agregar manualmente los enlaces de reparación entre interfaces vecinas para ayudar a mejorar el cálculo del grupo VLAN en la siguiente situación: el dispositivo no admite NDP o NDP está deshabilitado en el dispositivo. Por ejemplo: Cisco ASA Firewall usa una interfaz física conectada a un puerto de switch L2.

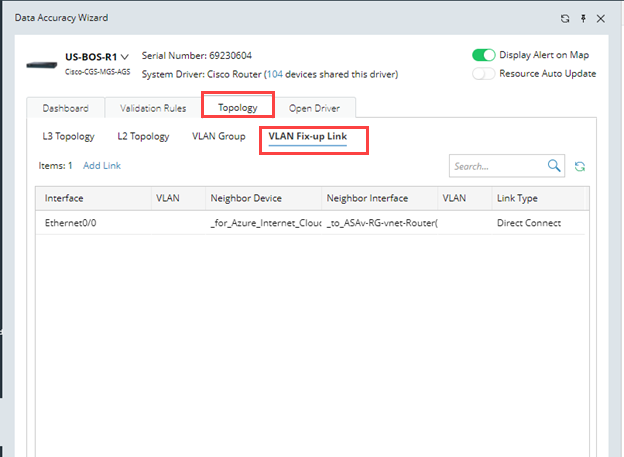

1.En el Asistente de precisión de datos ventana, haga clic en topología pestaña y luego haga clic en Enlace de reparación de VLAN.

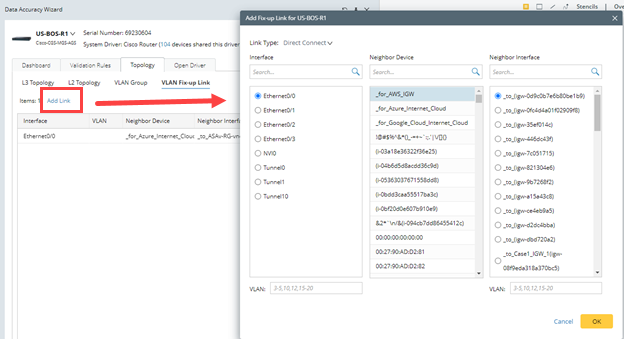

2.Haga clic en Añadir enlace para abrir la ventana.
3.Seleccione el tipo de enlace, luego busque y seleccione la interfaz del dispositivo y la interfaz vecina para agregar el enlace.
Hay dos tipos de enlaces:
- Direct Connect afectará tanto al grupo VLAN como a la topología L2
- Conexión virtual solo afecta el cálculo de los grupos de VLAN. Virtual Connect está diseñado para admitir tecnología de superposición como OTV y VxLAN.
|

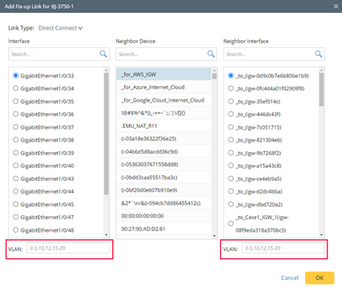

Nota: Deberá ingresar las VLAN de interfaz para ambos lados del enlace:
1. Si solo agrega una ID de VLAN para cada lado del enlace, las interfaces se tratarán como puertos de acceso. En este caso, la ID de VLAN para cada lado podría ser igual o diferente. 2. Si solo agrega el rango de VLAN para cada lado del enlace, las interfaces se tratarán como puertos troncales. En este caso, la ID de VLAN para cada lado debe ser la misma. Puede usar "," para separar las VLAN para un rango de VLAN y usar "-" para indicar el rango de una VLAN. Por ejemplo: 2,4,6-9,11-19. |
