Im Bereich „Netzwerk“ können Sie die über ein ACI-Fabric bereitgestellten Anwendungen sowie die Anwendungsstruktur anzeigen.

Anzeigen von Anwendungen, die über ein ACI-Fabric bereitgestellt werden

1.Im Netzwerk Brot, wählen Cisco ACIs von dem Kategorie Liste, und wählen Sie dann Anwendungszentriert Anzeigen von dem Anzeigen Liste.

TIPP: Die anwendungszentrierte Ansicht ermöglicht es Ihnen, verschiedene Mandanten und die jeweils bereitgestellten Anwendungen anzuzeigen. In dieser Ansicht ist das ACI-Datenmodell in dieser Reihenfolge organisiert: Mieter > Anwendungsprofil > EPG > Endpunkt.

2.Erweitern Sie einen Mandantenknoten, um alle Anwendungen im Mandanten anzuzeigen.

3.Erweitern Sie eine Anwendung, um die folgenden Informationen über die Anwendung anzuzeigen.

▪Endpunktgruppen

▪L3-Ausgang und L2-Ausgang

Anzeigen der logischen und zugrunde liegenden Struktur einer Anwendung

Klicken Sie auf einen Anwendungsknoten und wählen Sie dann einen Kontextzuordnungstyp aus, um die entsprechende Struktur der Anwendung anzuzeigen.

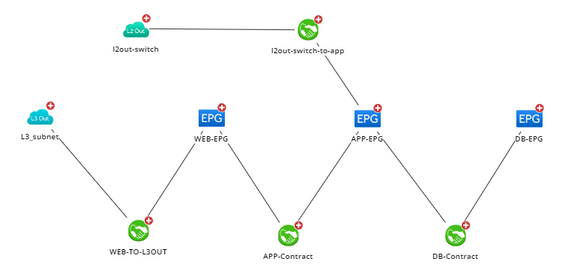

▪Logische Struktur - bietet einen Überblick über die logischen Beziehungen zwischen Endpunktgruppen und die Verträge zwischen ihnen.

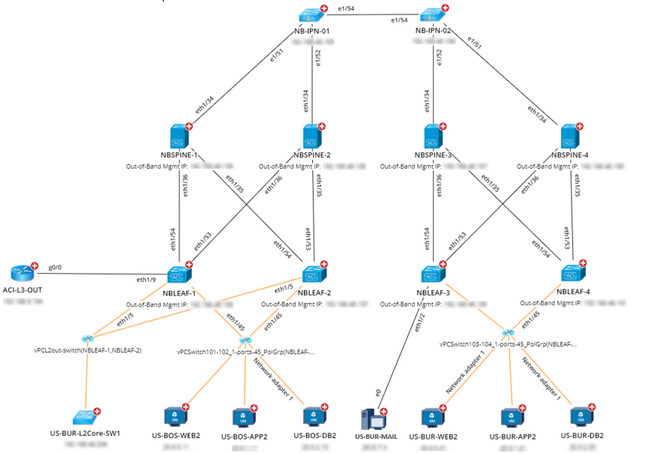

▪Karte unterlegen - stellt den Kontext bereit, wie die Anwendung und auf diesen Knoten bereitgestellt wird.
